Résumé des distances communes de transmission par câble

Introduction aux types de câbles vidéo de surveillance:

Selon le matériel, il y a SYV et SYWV. La structure matérielle physique de la couche isolante est différente. SYV est un câble de polyéthylène solide; SYWV est un câble de mousse physique élevé. La performance de transmission du câble de mousse physique est meilleure que celle du polyéthylène. (S -- câble coaxial Y -- polyéthylène V -- polychlorure de vinyle W -- polyéthylène stabilisé)

Selon l'impédance, il peut être divisé en SYV 50-XX SYV 75-XX SYV-100 XX...XX représente le diamètre extérieur de la couche isolante.

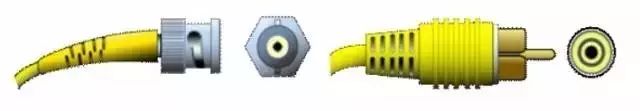

1. signal vidéo composite: le connecteur général est BNC, RCA (tête de lotus)

75 représente la résistance, et les 3 et 5 suivants représentent son diamètre extérieur d'isolation (3mm/5mm).

Points de ligne vidéo:

75-3 distance de transmission est d'environ 200 mètres;

75-5 distance de transmission est d'environ 500 mètres;

75-7 distance de transmission de vitesse est d'environ 500-800 mètres);

75-9 vitesse distance de transmission est d'environ 1000 --- 1500 mètres;

La distance de transmission de vitesse de 75 à 12 est d'environ 2000 ---- 3500 mètres.

2. S-terminal (ou Y/C)

Son nom scientifique est appelé «interface vidéo à deux composants», communément appelée terminal S, et la distance de transmission est courte de 15 mètres.

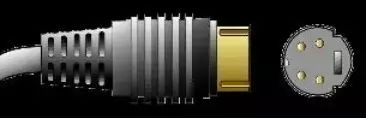

La spécification de connexion S-Vidéo est une spécification développée par les Japonais. S fait référence à "SEPARATE", qui sépare la sortie de la luminance et de la chrominance, évitant l'interférence mutuelle de la luminance et de la chrominance lors de la sortie de signaux vidéo mixtes. L'interface S est en fait une interface à cinq cœurs, qui se compose de cinq cœurs, dont deux signaux de luminance, deux signaux de chrominance vidéo et un fil de terre blindé commun.

Comparé à l'interface AV, puisqu'il n'effectue plus de transmission mixte Y/C, il n'y a pas besoin de séparation et de décodage des couleurs vives, et l'utilisation de canaux de transmission indépendants évite largement la diaphonie du signal dans les équipements vidéo. La distorsion de l'image améliore grandement la clarté de l'image. Cependant, S-Video doit encore mélanger les deux signaux de différence de couleur (Cr Cb) en un seul signal de chrominance C, le transmettre, puis décodez-le en Cb et Cr dans le dispositif d'affichage pour le traitement, ce qui entraînera toujours une perte de signal. Distorsion (petite mais toujours détectable lorsqu'elle est testée sous les rigueurs de l'équipement vidéo de diffusion). De plus, la bande passante du signal de chrominance est également limitée en raison du mélange de Cr et Cb, donc bien que S-Video soit déjà relativement bon, il est encore loin d'être parfait. Bien que S-Vidéo ne soit pas le meilleur, compte tenu d'autres facteurs tels que les conditions actuelles du marché et le coût global, il reste l'une des interfaces vidéo les plus couramment utilisées.

3. signal VGA

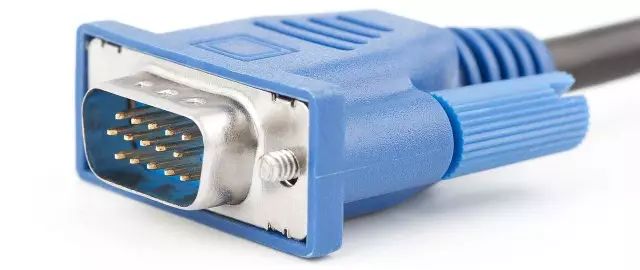

VGA (Video Graphics Array) est une norme de transmission vidéo introduite par IBM avec PS/2 en 1987. Il présente les avantages d'une résolution élevée, d'un taux d'affichage rapide et de couleurs riches. Il a été largement utilisé dans le domaine des affichages de couleur. Il est facile à atténuer, la distance de transmission est courte et il est sensible aux interférences. Sa distance de transmission 3 4/6VGA est 15-30M.

4. vidéo composante (signal RGBHV)

L'interface de différence de couleur est basée sur l'interface S, et la différence bleue (b) et la différence rouge (r) dans le signal de chrominance (C) sont envoyées séparément, et la résolution peut atteindre plus de 600 lignes. Il utilise généralement YPbPr et YCbCr deux types de signes, le premier représente la sortie de différence de couleur de balayage progressif, le second représente la sortie de différence de couleur de balayage entrelacée. De nos jours, de nombreux produits TV s'appuient sur l'entrée de différence de couleur pour améliorer la qualité du signal d'entrée, et à travers l'interface de différence de couleur, une variété de niveaux de signaux peuvent être entrés, du 480i le plus basique à 480p avec balayage multiplicateur, même 720p, 1080i, Etc. La seule façon de transmettre le signal au téléviseur est par l'entrée du composant. La distance de transmission de 75-2RGB est de 30 à 50M et la distance de transmission de 75-3RGB est de 50 à 70M.

5. DVI

Interface DVI-A (analogique, analogique): Cette interface est en fait une déformation de l'interface VGA. Il était utilisé sur certains moniteurs CRT haut de gamme, mais maintenant il a été pratiquement éliminé. Nous disons souvent que «fausse interface DVI» fait référence à DVI-A, car elle transmet toujours des signaux analogiques, plutôt que des signaux numériques qui reflètent les avantages de la technologie DVI.

Interface DVI-D (numérique): DVI-D est une véritable interface de signal numérique, qui est plus avancée que DVI-A; cependant, l'interface DVI-D présente également des lacunes, c'est-à-dire que les utilisateurs ne peuvent pas utiliser l'interface. Compatible avec les moniteurs CRT à l'ancienne, s'il arrive qu'il n'y ait qu'une interface D-Sub sur le moniteur LCD, l'utilisateur ne le fixera que.

Interface DVI-I (intégrée): Il s'agit d'une interface hybride qui intègre DVI-A et DVI-D. Il est compatible avec DVI-D et DVI-A (il peut également être converti en connecté en D-Sub), qui est l'interface DVI la plus compatible à l'heure actuelle

De manière générale, lors de la transmission de signaux vidéo en dessous de 1600 × 1200 @ 60Hz, il n'y a pas de différence évidente entre le DVI à canal unique et le DVI à double canal. Si votre écran peut prendre en charge la résolution Full HD (1920 × 1080) ou supérieure, ne choisissez pas de câble de données DVI à canal unique. DVI-D ne peut recevoir que des signaux numériques; DVI-I pouvez recevoir des signaux numériques et des signaux analogiques en même temps, et la distance de transmission est courte, 7-15M.

6. HDMI

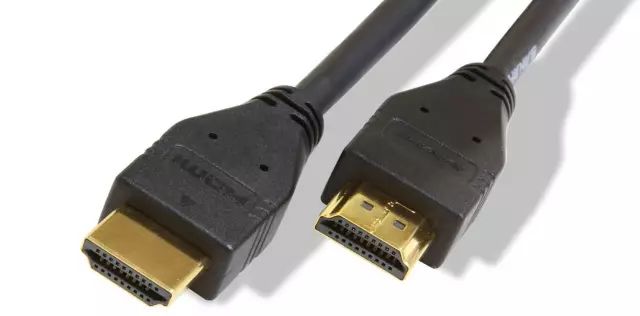

Il utilise le même protocole sous-jacent que le signal numérique DVI, de sorte qu'il peut également être interchangé avec le signal DVI via l'adaptateur, et est compatible avec le signal DVI. Plus puissant que l'interface DVI, HDMI permet la transmission de signaux audio haute fidélité via des câbles HDMI lors du développement d'un protocole de communication. La connexion transparente réduit les problèmes de câblage et rend HDMI plus largement compatible. Il prend en charge le taux de transmission de données de 5Gbps et peut transmettre jusqu'à 15 mètres.

Comparé au DVI, HDMI peut transmettre des signaux audio numériques et ajoute la prise en charge du HDCP, tout en offrant une meilleure fonction DDC en option. HDMI prend en charge un taux de transfert de données de 5Gbps et peut transmettre jusqu'à 15 mètres, ce qui est suffisant pour gérer une vidéo 1080p et un signal audio 8 canaux. Et comme une vidéo 1080p et un signal audio 8 canaux nécessitent moins de 4 Go/s, le HDMI a beaucoup d'espace pour la tête. Cela lui permet de connecter le lecteur DVD, le récepteur et le PRR séparément avec un seul câble. En outre, HDMI prend en charge EDID et DDC2B, de sorte que l'appareil avec HDMI a les caractéristiques de "plug and play", et la «négociation» sera automatiquement effectuée entre la source de signal et le dispositif d'affichage, et le format vidéo/audio le plus approprié sera automatiquement sélectionné.

7. SDI

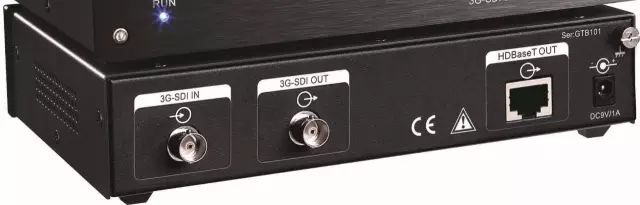

SDI (interface numérique série) est "interface série composante numérique". Ensuite, HD-SDI est l'interface série composante numérique haute définition. HD-SDI s'agit d'une caméra de radio et de télévision haute définition non compressée en temps réel, qui constitue une autre avancée technologique dans le domaine de la surveillance de la sécurité, fournissant des sources d'image haute définition pour les centres de surveillance.

Signaux de contrôle communs, RS232, RS422, RS485, IR, CR-NET (signal de contrôle de CRÉATEUR)

Le taux de transmission de RS232 est faible. Pendant la transmission asynchrone, le taux de bauds est de 20Kbps. L'interface utilise une ligne de signal et une ligne de retour de signal pour former une forme de transmission à la terre commune. Cette transmission à la terre commune est sujette à des interférences de mode commun, de sorte qu'il est résistant à l'interférence de bruit est faible. La distance de transmission est de 15 mètres à 20 mètres. Lorsque vous utilisez un câble de communication de 150pF/m, la distance de communication maximale est de 15m; si la capacité par mètre de câble est réduite, la distance de communication peut être augmentée. Une autre raison de la courte distance de transmission est que le RS-232 est une transmission de signal à une seule fin, et il y a des problèmes tels que le bruit de sol commun et l'incapacité de supprimer les interférences en mode commun, sO il est généralement utilisé pour la communication à moins de 20m.

RS-422 est une transmission en mode différentiel, avec une forte capacité anti-interférence, peut transmettre 1200 mètres et le taux de transmission maximal est de 10 Mb/s. La longueur de la paire torsadée équilibrée est inversement proportionnelle à la vitesse de transmission, et la distance de transmission maximale ne peut être atteinte que lorsque le débit est inférieur à 100kb/s. Les taux de transmission les plus élevés ne sont obtenus que sur de très courtes distances. Généralement, la vitesse de transmission maximale qui peut être obtenue sur une ligne à paire torsadée d'une longueur de 100 mètres n'est que de 1 Mb/s.

La distance de communication maximale des RS-485 est d'environ 1219 mètres et le taux de transmission maximal des données est de 10Mbps. L'interface RS-485 adopte une combinaison de conducteur équilibré et de récepteur différentiel, et la capacité d'interférence en mode anti-commun est améliorée, c'est-à-dire que les interférences anti-bruit sont bonnes.

IR infrarouge (CREATOR contrôle central infrarouge port) distance de transmission de 150 mètres.

CR-NET (signal de contrôle CRÉATEUR) La distance de transmission est de 800 mètres.
