Capacité maximale de charge supérieure 50kg (110.23lb)
Pan/AzimutAngle: 0-360 °, angle d'inclinaison/d'élévation: -45 ° ~- 45 °
Pan/Azimut0.01 de vitesse ~ 30 °/s, vitesse d'inclinaison/élévation 0.01 ~ 15 °/s
Précision préréglage: ± 0.1 °
Moteur pas à pas de haute précision et transmission d'entraînement à vis sans fin, antisecousse électronique
Auto-verrouillage avec mémoire après une panne de courant, forte résistance au vent
Contrôle d'inclinaison de pan RS485 ou RS422 avec protocole Pelco P/D
Retour de position de soutien et position absolue
Traitement de surface anti-corrosion
Classé IP66 pour la protection contre la poussière et la pénétration d'eau
BIT-PT850 unité d'inclinaison de panoramique robuste est une inclinaison de grande taille avec une capacité de charge allant jusqu'à 50kg (110,23 lb). Il est auto-adaptatif AC/DC24V. Via le protocole Pelco, interface RS485, il peut être contrôlé par des caméras chargées ou un contrôleur de joystick. Fabriqué en alliage d'aluminium moulé sous pression avec traitement de surface supplémentaire contre la corrosion, il est protégé contre les entrées IP66 et idéal pour le système de positionnement de zoom à longue portée inclinaison de panoramique appliqué dans de nombreux domaines critiques comme l'aéroport, le port maritime, infrastructure militaire, et aussi pour la ville, application de pensionnaire.
Modèle | BIT-PT850 |
Max. Capacité de charge | 50kg (110.23lb), charge supérieure |
Type de charge | Intérieur/extérieur, charge supérieure |
Pan/AzimutAngle | 360 ° continu |
Angle d'inclinaison/élévation | + 45 ° ~-45 ° (capacité de charge 50kg) par défaut |
-60 ° ~ + 60 ° (capacité de charge 40kg) | |
-80 ° ~ + 80 ° (capacité de charge 26kg) | |
Vitesse de rotation | Pan/Azimut: 0.01 °/s-30 °/s |
Presets programmables | 200 |
Précision prédéfinie | ± 0.1 ° |
Piste de croisière | 8 |
Scan | 8 |
Coordonner la rétroaction | Prend en charge la rétroaction de requête d'angle ou la rétroaction en temps réel |
Contrôle absolu | Des appuis |
Préréglage de lentille | Des appuis |
Vitesse de contrôle de lentille | Zoom réglable en continu, vitesse de mise au point |
Vitesse PT adaptative pour zoomer | Accélérez en faisant un zoom arrière, ralentissez tout en zoomant |
Emplacement de la garde | Support avec 1 préréglage ou 1 piste de croisière ou 1 balayage automatique |
Mémoire de panne de puissance | Prise en charge, récupération en position PT, balayage/préréglage/mouvement de la voie de croisière avant une panne de courant |
Auto-verrouillage | Des appuis |
Protocole | Pelco P/D |
Taux de bauds | 2400/4800/9600/19200 bps |
Interface de communication | RS485 (RS422 facultatif) ou RJ45 |
Transmission | Transmission à engrenages de ver |
Câblage/Interface | |
Base d'inclinaison de pan | 100M Ethernet avec RJ45 (4 fils, pass-through), 24V AC/DC (2 fils), GND |
Pan inclinaison supérieure | 100M Ethernet avec RJ45 (4 fils, pass-through), contrôle RS485 P/T (2 fils) 12V DC (2 fils), 24V AC/DC (2 fils), GND |
Général | |
Tension de fonctionnement | AC24V ± 25%, 50/60Hz ou DC24V ± 10% |
Consommation de puissance | ≤ 100W |
Température de travail | -40 °C ~ + 60 °C (-40 °F ~ 140 °F) |
Humidité de travail | 90 ± 5% HR |
Température de stockage | -40 °C ~ + 70 °C (-40 °F ~ 158 °F) |
Niveau de protection | IP66 |
Matériel | Alliage d'aluminium |
Poids | 23kg (50,7lb) |
Dimension (L× W× H) | 224 × 341 × 403mm (8,81x12,42x15,864 pouces) |

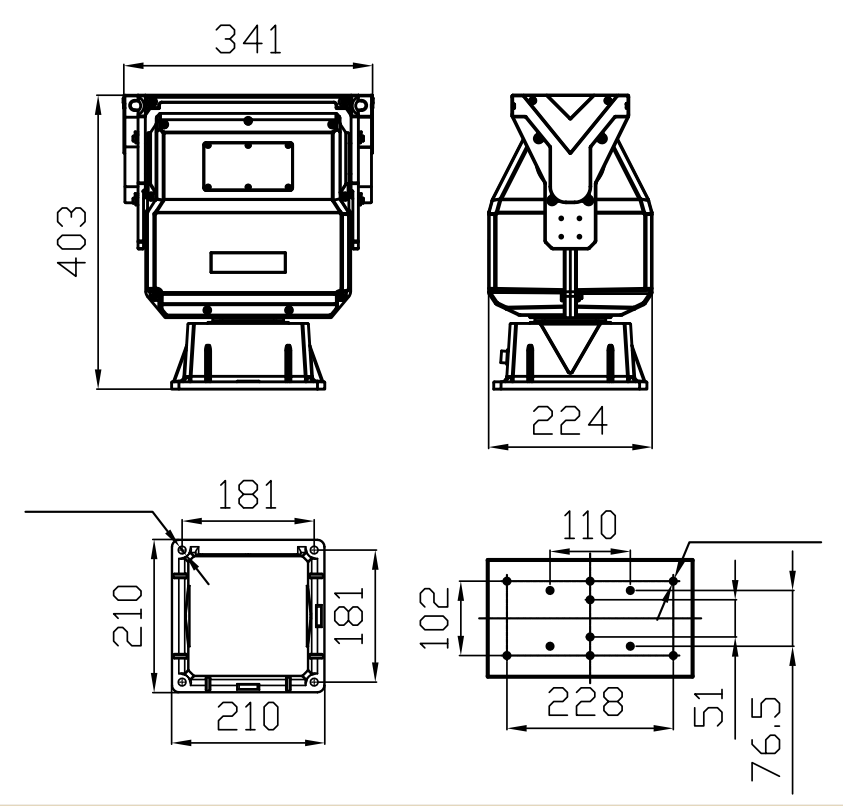

Unité: mm
Par défaut, Pelco D, adresse: 1, baurate: 9600.
Veuillez suivre le manuel de l'utilisateur et les changer sur le panneau de commutation sur le corps d'inclinaison du panoramique après avoir retiré le couvercle.
La notation IP est également connue sous le nom de protection d'entrée ou de protection internationale Les notations sont définies selon la norme internationale d'EN 60529 (British BS EN 60529:1992). Cette norme est utilisée pour définir les niveaux d'efficacité d'étanchéité des enceintes électriques contre l'intrusion de corps étrangers tels que les outils, la saleté et l'humidité.
BIT-PT850 tête d'inclinaison du plateau de service havy comprend une protection d'entrée IP66. Vous trouverez ci-dessous l'explication de la note IP66:
Protégé de la pénétration totale de poussière.
Protégé des jets d'eau à haute pression de n'importe quelle direction.
Il est bien connu que l'air salin dans la zone costale corrode le métal dans les environnements côtiers, afin de prolonger la durée de vie de l'unité de positionnement d'inclinaison de pan, nous offrons une solution supplémentaire avec traitement de surface résistant à la corrosion et poudre de revêtement sur BIT-PT850 unité d'inclinaison de casserole robuste.
Si l'unité d'inclinaison du BIT-PT850 panoramique ne reçoit aucune commande de contrôle pendant un certain temps prédéfini, elle commencera à exécuter un mouvement prédéfini comme le préréglage, la croisière ou le balayage automatique.
