Principes et problèmes liés à l'utilisation de la technologie d'imagerie thermique pour mesurer et dépister la température du corps humain (2)

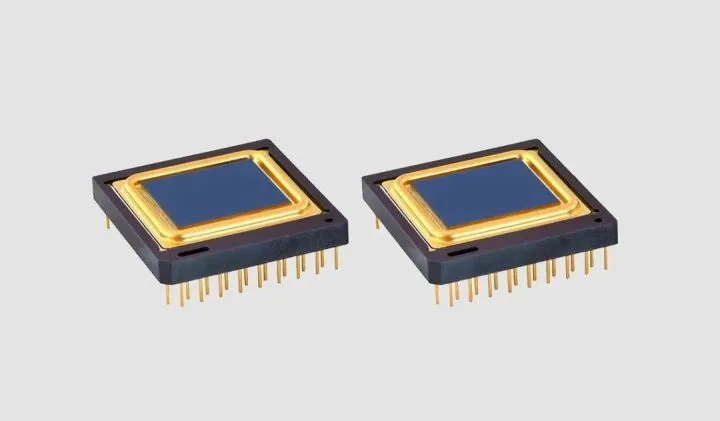

1. détecteur basé sur le principe de la mesure de résistance micro-rayonnement

La thermistance est affectée par le rayonnement infrarouge et changera sa température, ce qui à son tour modifie la valeur de résistance de la résistance. La valeur du rayonnement infrarouge peut être obtenue en lisant le changement de tension causé par le changement de la valeur de la résistance.

Les imageurs thermiques utilisent principalement ce principe. Généralement, les dispositifs industriels et médicaux ne sont pas réfrigérés, tandis que les applications militaires utilisent généralement des modèles réfrigérés. Selon les différents matériaux de thermistance, il existe des solutions utilisant l'oxyde de vanadium (VOx) et le silicium amorphe (α-Si). Les principales sociétés comprennent FLIR et ULIS étrangers, Guide Infrared domestique, Dali Technology, Raytron Technology, Hikmicro (une filiale de Hikvision), etc.

2. Quelques questions à considérer

La relation entre le signal obtenu à partir du détecteur d'imagerie thermique et la température de l'objet n'est pas linéaire, donc le problème est très compliqué, et il est difficile pour nous d'obtenir une température corporelle humaine plus précise. Mais nous pouvons travailler dur à partir des aspects suivants:

Traitez les gens comme des corps noirs, utilisez des algorithmes d'IA pour sélectionner les zones de mesure de température et déterminer les stratégies d'étalonnage en ligne en temps réel. Certaines caméras de mesure de température IA utilisent cette approche.

Ajoutez du corps noir à la scène de l'application, étalonnage en ligne en temps réel. Bien que cette méthode soit gênante et coûteuse, les données mesurées sont plus précises et la précision réelle peut atteindre ± 0.3 ° C.

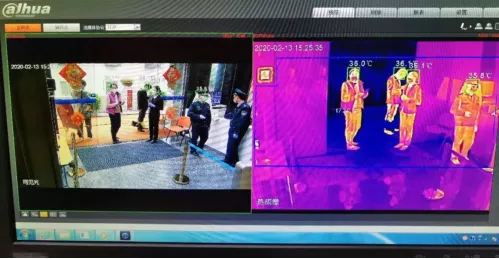

À l'heure actuelle, certaines entrées et sorties du métro de Guangzhou adoptent cette méthode, qui est une approche plus responsable.

Il y a un autre problème de rapidité lors de l'utilisation de l'étalonnage du corps noir. Généralement, lorsque la température intérieure et l'environnement sont relativement stables, cette norme peut être utilisée plus longtemps après un étalonnage. Cependant, si l'environnement et la température changent avec le temps, il doit être recalibré. Par exemple, une certaine caméra d'imagerie thermique portable de Hikmicro a une précision de mesure de température de ≤ ± 0.3 ℃, et il est spécifiquement noté qu'un seul étalonnage est valide en une demi-heure.

Sans corps noir, la précision de mesure de température la plus précise de la caméra d'imagerie thermique infrarouge doit être de ± 0.5 ℃. La précision d'un thermomètre frontal ordinaire est généralement de ± 0.3 ℃, et la meilleure distance d'essai recommandée est de 3cm à 5cm. Pour certains panneaux de mesure de la température faciale actuelle, la meilleure distance de test recommandée est de 0.5 à 15m si elle peut répondre aux besoins de la reconnaissance faciale. Si la distance de mesure de la température est plus éloignée, la précision diminuera certainement et un meilleur moyen est nécessaire pour compenser.

FLIR, un leader des caméras thermiques, ne recommande pas d'utiliser un équipement d'imagerie thermique pour mesurer et lire directement la température du corps humain. Ils fournissent une autre idée. Utilisez une caméra d'imagerie thermique pour découvrir les personnes ayant des températures corporelles élevées dans la foule, puis effectuez une deuxième mesure de température pour confirmer. Les tests quantitatifs sont difficiles, mais les tests qualitatifs sont plus faciles.

En ce qui concerne la norme de température de 37.3 ℃. Les personnes avec la température corporelle ≥ 37.3 ℃ doivent être isolées. Cette norme est proposée par des experts médicaux, car les personnes ayant une température corporelle ≥ 37.3 ℃ appartiennent à la fièvre. En fonctionnement réel, si nous définissons également la norme comme 37.3 ℃ lors des tests avec un équipement de mesure de la température infrarouge? Cette question nécessite un examen sérieux.

Le module de caméra de reconnaissance faciale et la puce d'imagerie thermique sont intégrés et la dissipation thermique doit être prise en compte. Il est nécessaire de s'assurer que la température ambiante de la puce d'imagerie thermique est stable, de sorte que la température n'augmente pas en raison du travail à long terme et affecte la précision de la détection.
