Comment distinguer les fonctions des câbles réseau blindés, des câbles à paires torsadées et des câbles réseau à double blindage Super Type 5?

Le câble réseau, dans le cadre de la conception et de la construction du câblage intégré, est le support de base de la plupart des systèmes de transmission d'informations. Son importance est évidente. Cet article analysera le rôle principal du câble réseau blindé. Qu'est-ce qu'une paire torsadée? Que sont respectivement STP, SFTP, UTP, FTP et ASTP? Câble réseau double blindé Super 5 de quoi? Qu'est-ce que le câble réseau unique blindé Super Class 5? Quelle est la différence entre un câble à double écran et un câble non blindé? Comment distinguer superclasse cinq lignes? Comment distinguer super six lignes?

1. quelle est la fonction principale du câble réseau blindé?

Les câbles réseau blindés sont utilisés dans des environnements avec de fortes interférences. Les interférences provoqueront une transmission du signal intermittente ou même interrompue. Et les câbles blindés peuvent être une très bonne résistance aux interférences, maintenir une transmission normale et avoir de bonnes performances secrètes, la structure de blindage de fil de protection pour réduire les interférences mutuelles entre les câbles a un avantage congénital, blindage du signal électromagnétique du monde extérieur, Non seulement la feuille peut bloquer la fuite électromagnétique du fil lui-même en même temps, ne pas non plus le signal de perturbation d'incendie affecter le travail d'un autre câble, peut empêcher l'information d'être tapée.

Dans le câble réseau blindé, il y a un fil de cuivre, c'est-à-dire le câble de terre. Vous pouvez utiliser une prise RJ45 blindée et une extrémité de la ligne d'échappement est mise à la terre lorsqu'elle est utilisée. Le fil de terre est meilleur pour protéger les signaux externes. Les câbles réseau blindés doivent être bien ancrés et blindés pour réduire l'impact des interférences fortes sur les signaux du réseau. N'utilisez pas de câbles réseau blindés lorsque cela est nécessaire car les câbles réseau blindés ont des exigences élevées en matière de câblage. Les câbles réseau blindés doivent être des composants bien ancrés et blindés dans le système. Si la mise à la terre n'est pas bonne, l'effet sera très pauvre.

Si le sol n'est pas correct, la résistance à la terre est trop grande ou un potentiel de sol inégal, provoquera un bruit de sol, à savoir que l'on génère une différence de potentiel électrique à deux heures dans le canal de transmission, de sorte que la couche de blindage métallique de courant d'interférence, la couche de blindage est formée l'une des plus grandes sources d'interférence, Exigences de câblage de câble blindé plus strictes, toutes les pièces sont nécessaires avec des performances de blindage, et il a besoin d'un bon système de mise à la terre. Dans la construction réelle, il est difficile d'être parfaitement mis à la terre. En conséquence, la couche de blindage elle-même devient la plus grande source d'interférence, et les performances peuvent même être pires que celles de la paire torsadée non blindée.

2. Qu'est-ce qu'une paire torsadée? Pourquoi les twistées?

(1) Paire torsadée: en tant que support de transmission, elle est constituée de deux fils de cuivre minces enveloppés d'un matériau isolant à un certain rapport.

(2) Pourquoi voulez-vous enrouler deux câbles à paires torsadées: Parce que l'enroulement mutuel modifie les caractéristiques électriques d'origine du câble, ce qui peut non seulement réduire leur propre diaphonie, mais aussi empêcher les interférences d'autres signaux sur le câble dans la plus grande mesure.

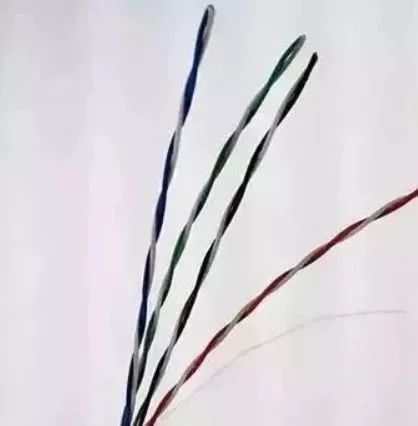

La photo montre les super cinq types de paires torsadées, composées de quatre paires de fils entrelacés, un total de huit fils. La paire torsadée est une sorte de support de transmission le plus couramment utilisé dans l'ingénierie complète du câblage. C'est une sorte de fil de distribution général fabriqué en jumelant deux fils mutuellement isolés ensemble selon certaines spécifications. Il appartient au moyen de transmission du réseau de communication d'information.

STP, SFTP, UTP, FTP et ASTP sont distingués

STP: fils de paires torsadées blindés indépendamment. Une couche de papier d'aluminium est ajoutée à l'extérieur des fils de noyau. Chaque paire de fils a une couche de protection de feuille d'aluminium pour réduire l'atténuation du signal. Il existe également une couche de blindage tressée en métal pour quatre paires de liaison de fil, qui a atteint la norme structurelle de sept types de netw.Câbles ork. Convient pour le réseau à haut débit et la transmission à haute sécurité, peut prendre en charge les futures mises à jour des applications, peut unifier la plate-forme de câblage, la transmission d'informations multimédias multiples ensemble.

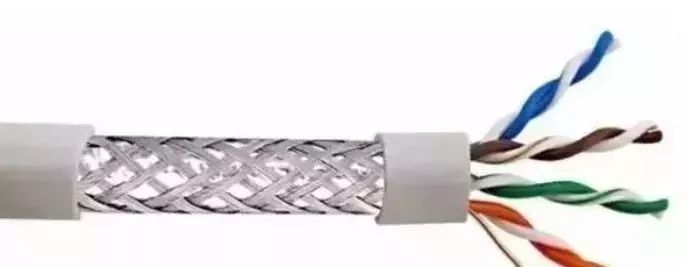

SFTP: câble à double blindage à paire torsadée. La maille tressée est ajoutée sur la base de la feuille d'aluminium de STP. Habituellement, le treillis tressé est fait de fil d'aluminium et de magnésium et de maille de cuivre étamée. Son avantage réside dans la réduction effective du champ magnétique environnemental, l'interférence du signal, le faible degré d'atténuation du signal interne. La faiblesse est le sexe doux est pauvre et cher, ce genre de fournit le fil de la transmission anti-interférence et hautement confidentielle, dans le projet de câblage professionnel de l'environnement spécial applicable.

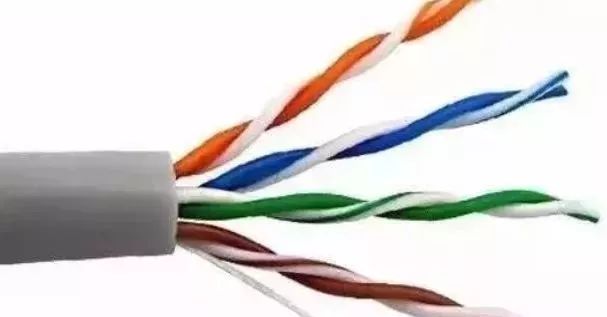

UTP: le câble à paire torsadée non blindé est le fil de système de câblage le plus utilisé sur le marché commun. Il est utilisé pour les applications réseau courantes avec une bande passante de transmission inférieure à 250MHz et aucune exigence de performance particulière. La performance globale répond aux exigences, le prix est bas et la construction et l'entretien sont pratiques. Cependant, les performances maximales de ce type ne prennent en charge que le système de câblage avec six types de câbles réseau.

FTP: c'est un fil à paires torsadées blindé par du papier aluminium. Il présente les avantages d'une grande bande passante, d'une certaine capacité anti-interférence, d'une atténuation réduite du signal, d'une faible récupération de fumée, sans halogène et d'une protection de l'environnement.

ASTP: c'est-à-dire que le câble réseau blindé à double brin (câble) est un câble réseau spécial à double blindage. Sur la base de la ligne à double blindage ci-dessus, la couche externe est une couche de blindage en ruban d'acier. Lorsqu'elles sont utilisées, les deux extrémités de la couche de blindage en ruban d'acier sont mises à la terre et une extrémité de la couche blindée la plus interne est mise à la terre. En plus de l'effet du fil à double blindage, la résistance est plus élevée, ce qui peut être utilisé pour les systèmes de câblage avec des dommages fréquents aux rongeurs ou des exigences antidéflagrantes. Généralement, le fil blindé est plus cher que le fil non blindé en termes de coût et d'installation, et les performances de flexion sont légèrement pires. Mais il convient à un environnement spécial et au câblage du système d'écran. Nous pouvons comprendre leur propre situation après le choix raisonnable, optimiser le coût et l'effet de câblage.

Qu'est-ce que le câble réseau unique blindé Super Class 5?

L'ensemble du système est composé de tous les équipements de protection, y compris les câbles réseau, les modules, les cristaux, etc. Par rapport aux câbles réseau non blindés Super Five, en plus des fils torsadés et des cordes de remplissage, la couche externe est enveloppée par du papier d'aluminium, ce qui peut réduire le rayonnement. Si le rayonnement électromagnétique est sévère et que les exigences de transmission de données sont strictes, le câble réseau à blindage unique super classe 5 est fiable.

Qu'est-ce que le câble réseau super 5 double blindé?

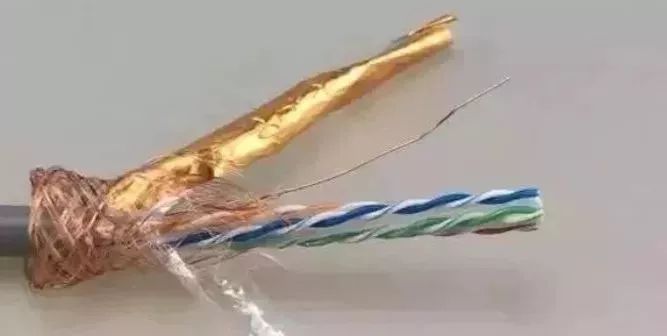

Le câble réseau à double blindage est enveloppé dans une couche de papier d'aluminium autour de la paire torsadée et comporte une couche de maille tressée en métal, qui convient aux réseaux à haut débit et à la transmission à haute sécurité pour réduire le rayonnement. Le fil de blindage convient au champ d'application du signal d'onde de corde de signal à haute fréquence et au câblage entre l'extrémité de fil de communication de l'utilisateur et le cadre de distribution du système de câblage intégré résidentiel.

Quelle est la différence entre un câble à double écran et un câble non blindé?

Le câble réseau blindé fait référence au câble réseau avec une couche de blindage à l'intérieur, et la couche de blindage fait référence à une feuille d'aluminium et à un filet tissé. Le bouclier de câble à écran unique n'est qu'une couche de papier d'aluminium, un câble à double blindage à l'extérieur de la paire de fils enveloppé dans une couche de papier d'aluminium et une couche de grille de maille métallique, câble double écran et le câble blindé est selon l'environnement de l'utilisation de différent pour distinguer, Câble blindé double est principalement avec un environnement d'interférence forte, le câble blindé est utilisé dans l'ordinaire tous les jours dans l'environnement réseau.

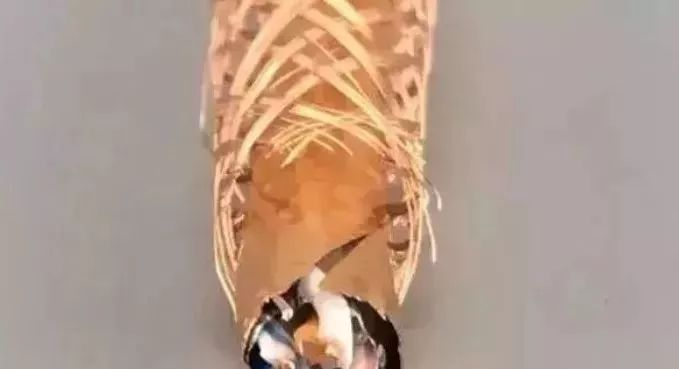

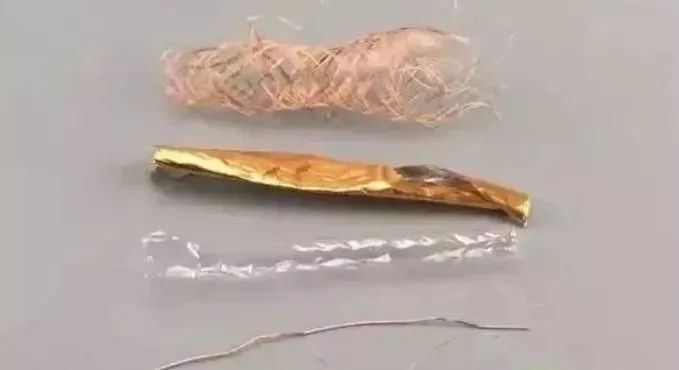

(1) Double blindage: le câble réseau et le câble réseau non blindé sont très faciles à distinguer les uns des autres en termes de structure interne. Le câble réseau à double blindage a une couche de filet de protection métallique et une couche de feuille d'aluminium à l'intérieur. Le câble réseau à double blindage est également connu sous le nom de filet de ceinture à double écranCâble de travail. Un câble réseau non blindé n'a que quatre paires de câbles réseau.

(2) le câble: Les paires de fils internes sont étroitement enroulés dans le sens inverse des aiguilles d'une montre, ce qui contribue à réduire la diaphonie interne et les interférences externes. Dans un environnement réseau commun, les interférences électromagnétiques faibles n'affectent pas le câble réseau non blindé et le noyau à l'intérieur du câble réseau est enroulé par paires. La longueur de torsion d'un câble réseau est la longueur d'une paire de câbles à paires torsadées. C'est la longueur de torsion et indique à quel point chaque paire de câbles est enroulée.

Chaque paire de câbles à l'intérieur du câble réseau est tordue dans le sens inverse des aiguilles d'une montre et la distance torsadée de chaque paire est différente. Cet enroulement mutuel modifie les caractéristiques électroniques d'origine du câble, qui peut résister à certaines interférences électromagnétiques externes et réduire le problème de diaphonie causé par son propre signal.

Lorsque le câblage existe, un environnement d'interférence intense affectera l'effet de transmission du réseau, grave peut entraîner une interruption du signal de transmission, un environnement de câblage des lignes électriques à haute tension ou une rationalisation de l'équipement audio, signal de transmission de réseau phénomène instable plus évident, comme ce genre de situation utilisera des câbles doubles pour protéger le signal d'interférence, Pour maintenir le signal de transmission réseau normal.

(3) câbles à double blindage: dans le processus de câblage est plus compliqué que le câble blindé, nécessite un système de câblage, toutes les pièces sont nécessaires avec des performances de blindage et doivent avoir un bon système de mise à la terre, si le sol est mauvais, faire le bouclier sont des sources d'interférence, Dans la plus grande performance peut même revenir pas égal à non blindé câble à paire torsadée, de sorte que le câble blindé est utilisé si nécessaire.

Comment connaissez-vous la superclasse cinq lignes?

1. Vérifier

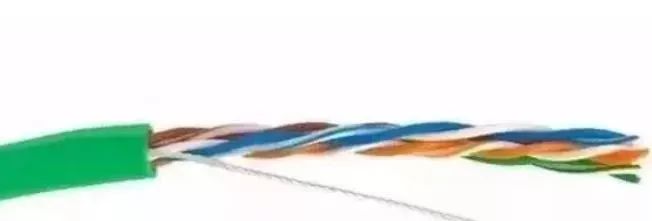

(1) CAT 5e est imprimé sur le corps de fil de plus de cinq catégories.

(2) Il existe quatre paires de paires torsadées dans le cuir: bleu, bleu et blanc, orange et orange et blanc, vert et vert et blanc, marron et marron et blanc.

(3) Il existe également une corde (floculante), appelée corde de traction, qui est utilisé pour améliorer la résistance à la traction du câble et de la paire torsadée dans la peau en ligne du câble réseau intérieur.

2. Identifier

Les câbles réseau Super 5 sont classés en câbles réseau non blindés et blindés. Les différences sont les suivantes: Les câbles réseau blindés sont divisés en câbles réseau à blindage unique (paire torsadée enveloppée avec une couche de papier d'aluminium) et des câbles réseau à double blindage (sur la base d'une feuille d'aluminium avec une couche de réseau). Les câbles réseau blindés peuvent empêcher efficacement les interférences de rayonnement électromagnétique provenant d'autres fils haute puissance et sources d'énergie puissantes, réduire considérablement le taux d'erreur binaire de la transmission du signal et jouer le rôle de blindage des interférences.

3. Classification

Les matériaux des câbles réseau super cinq sont divisés en une variété de cuivre sans oxygène, de bronze, d'aluminium enduit de cuivre, d'argent enduit de cuivre, de quatre fer et quatre aluminium, etc. Quatre fer quatre aluminium est l'un de la pire qualité. L'aluminium enduit de cuivre et l'aluminium enduit de cuivre seront brûlés immédiatement lorsqu'ils rencontrent le feu. Après avoir brûlé, ils seront cassés immédiatement. Le bronze est également connu sous le nom de cuivre enduit de cuivre et la couche externe est enveloppée d'une couche de cuivre sans oxygène. Le cuivre sans oxygène est un véritable cuivre sans oxygène, peu importe le nombre de couches grattées sur la surface et la couleur du noyau de cuivre ne changera pas.

En fait, il y a 4 paires de câble à paire torsadée, de corde de remplissage et de peau extérieure. L'extérieur est plus qu'une couche extérieure imperméable en PE intérieure, qui joue principalement le rôle d'imperméable et étanche à l'humidité. La durée de vie du câble super cinq est d'environ 10 ans.

Comment distinguer super six lignes?

1. Regardez la structure

Squelette croisé, six sortes de fils, comparé aux super cinq types de fils au milieu d'un squelette transversal isolant, le câble réseau quatre paires de paires torsadées sont plaCed dans quatre rainures, une telle structure peut améliorer les caractéristiques d'équilibre du câble, par rapport aux cinq types de fil, six types de performance de fil plus rapide et mieux.

2. Apparence

Le corps des six types de fil est imprimé avec le logo CAT 6, tandis que le corps du type de fil super cinq est imprimé avec CAT 5. De plus, le noyau de cuivre des six types de fils est plus épais et plus grand que celui des cinq types de fils.

3. Performance

Une différence importante entre la catégorie 6 et la super catégorie 5 est qu'elle améliore les performances en termes de diaphonie ainsi que la perte de retour. En fait, la plus grande différence entre la catégorie 5 et la catégorie Super 5 est que la ligne Super Catégorie 5 a une plus grande amélioration des performances, la ligne de catégorie 5 n'a pas de cordon de traction.
