Comment fonctionnent les anneaux de glissement

Une bague collectrice est un composant électrique chargé de connecter et de transmettre l'énergie et les signaux à un corps en rotation. Selon le support de transmission, les bagues coulissantes sont divisées en bagues électriques, bagues de glissement fluide et anneaux lisses, qui peut également être collectivement appelée "communication rotative" ou "communication rotative". Les anneaux de glissement sont généralement installés au centre de rotation de l'équipement et sont principalement composés de deux parties: rotatives et stationnaires. La partie rotative est reliée à la structure rotative de l'appareil et tourne avec lui, appelée "rotor", et la partie stationnaire est connectée à la source d'énergie de la structure fixe du dispositif, appelée «stator».

Les anneaux de glissement peuvent être utilisés dans tout système électromécanique qui transmet en continu des signaux de puissance et de données avec une rotation de 360 °, et sont souvent appelés bagues conductrices, brosses, adaptateurs, anneaux de collecteur, collecteurs, joints rotatifs, anneaux de collecteur et anneaux de retour, commutateur, etc., Son principe est de réaliser le dispositif de transmission de précision du courant, du signal de données ou de l'image et de la transmission de puissance de deux mécanismes de rotation relatifs. Il est souvent utilisé dans le domaine de la rotation continue illimitée à 360 °, ce qui nécessite la transmission de signaux électriques et de signaux de données d'une position fixe à une position de rotation.

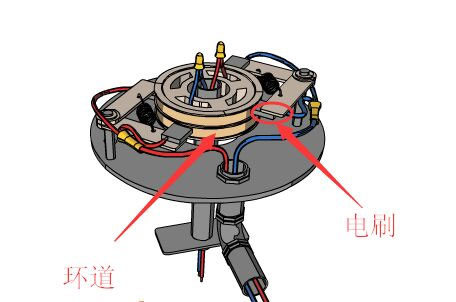

Sa structure est principalement composée de matériaux élastiques (brosses électriques), de matériaux de surface de contact coulissants (anneaux conducteurs, petits roulements en acier de précision, matériaux plastiques isolants et matériaux de liaison de résine. Les brosses électriques sont faites de matériaux d'alliage de métaux précieux en forme de "II" et conductrices Les rainures "V" et "concaves" de l'anneau sont symétriquement à double contact, et utiliser la pression élastique de la brosse pour glisser avec la rainure annulaire de l'anneau conducteur pour transmettre des signaux et des courants. C'est un élément clé de l'équipement électromécanique dans diverses industries, telles que les tables rotatives de précision, les équipements de câbles, la production d'énergie éolienne, le four monocristallin, les machines de remplissage et d'emballage, la porte tournante automatique, etc.
