Quelle est la fonction de chaque fil dans le fil 8-core du câble réseau dans le système de vidéosurveillance?

Lorsque de nombreux amis connectent le câble réseau, ils ne connaissent généralement pas les huit fils de cuivre du câble réseau, lesquels sont ceux qui assurent la transmission normale du réseau? La première chose à savoir est la fonction globale des huit fils de cuivre. Afin de réduire les interférences mutuelles des signaux électromagnétiques, les huit fils de cuivre sont torsadés ensemble à une certaine densité. De cette manière, lors de la transmission de signaux électriques, les ondes radio rayonnées les unes des autres s'annulent, éliminant efficacement les interférences. Le nom de paire torsadée est également dérivé de cette structure.

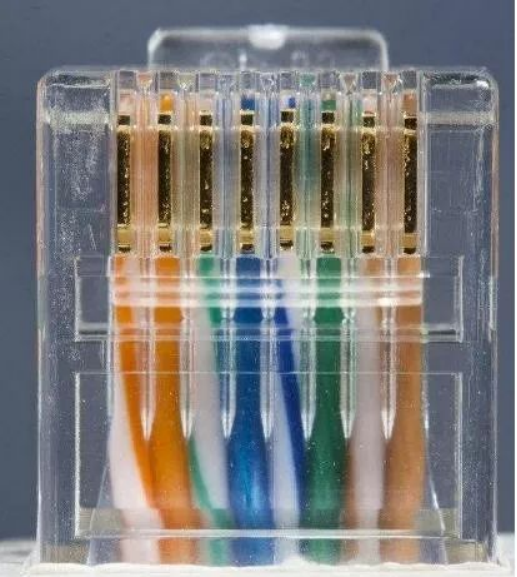

La première application de paire torsadée a été utilisée pour la transmission de signaux téléphoniques, puis elle a été progressivement introduite dans la transmission de signaux numériques. Désormais, la paire torsadée de catégorie 5e et la paire torsadée de catégorie 6 sont largement utilisées. La bande passante maximale peut atteindre 1000Mbps. Le seul inconvénient de la paire torsadée est que la distance de transmission est courte, qui ne peut atteindre que 100 mètres. En général, les câbles à paires torsadées de catégorie 5 doivent utiliser quatre paires de fils, c'est-à-dire 8 fils centraux. En dessous de 100M, utilisez généralement 1, 2, 3, 6, quatre fils. Ligne principale (standard 568B): La séquence de lignes aux deux extrémités est la même et la séquence de lignes est: orange-blanc, orange, vert-blanc, bleu, bleu-blanc, vert, brun-blanc, marron. Ligne inverse (568A): Une extrémité est la séquence de ligne de la ligne positive, et l'autre extrémité est: vert-blanc, vert, orange-blanc, bleu, bleu-blanc, orange, brun-blanc, marron. La première presse de surveillance: la séquence de ligne 568A n'est pas nécessaire pour mémoriser, on n'utilise plus cette séquence de ligne, et lorsque l'autre est utilisée, il suffit d'échanger 13 et 26 sur la base de B.

Plus précisément, pourquoi utiliser 1236 quatre fils, alors vous devez savoir quelle est la fonction de chaque noyau: 1 données de sortie ( ) 2 données de sortie (-) 3 données d'entrée ( ) 4 réservé pour un usage téléphonique 5 réservé au téléphone Utilisation 6 pour saisir des données (-) 7 Réservé à un usage téléphonique 8 Réservé à un usage téléphonique On peut voir que bien que la paire torsadée ait 8 fils centraux, seuls 4 d'entre eux sont réellement utilisés dans le réseau 100M actuellement largement utilisé. Les racines, à savoir les 1er, 2e, 3e et 6e, jouent respectivement le rôle de recevoir et d'envoyer des signaux. 4, 5, 7 et 8 sont des lignes à double sens, réservées à l'usage. Cependant, lorsque le réseau fonctionne au-dessus de 100M, les huit cœurs seront généralement utilisés. Par exemple, non seulement 1 3 2 6 mais aussi huit cœurs doivent être utilisés pour les câbles de catégorie 6 et de catégorie 6, sinon le fonctionnement du réseau sera instable. En dénudant le câble réseau, nous pouvons constater que la densité d'enroulement des quatre paires de paires torsadées n'est pas la même. Les paires orange et verte utilisées pour transmettre des données ont beaucoup plus de tours d'enroulement que les paires marron et bleu utilisées pour la mise à la terre et à d'autres fins publiques, il est donc recommandé Lorsque vous faites habituellement des cavaliers, les organiser strictement dans l'ordre de 568B.

J'entends souvent les gens dire: «J'aime faire des lignes dans l'ordre auquel je suis habitué, peut-il être utilisé? "Vous pouvez l'utiliser à la maison avec désinvolture, mais si vous êtes dans un projet, vous devriez être plus strict et suivre l'ordre de ligne. Sinon, le rôle de la paire tordue sera perdu. L'atténuation de la transmission de données est grave et la distance de transmission est considérablement réduite. Ici, nous voulons souligner que si vous insistez pour organiser la séquence de fil selon vos propres habitudes, vous devez mettre les deux noyaux de 1 et 3 sur une paire de paires torsadées, et les deux noyaux de 2 et 6 sur une paire de paires torsadées.
