Classification des caméras de sécurité

Il y a trop de normes de classification pour les caméras de sécurité. Si les normes sont trop triviales et que la classification est trop fine, de nombreuses caméras apparaîtront dans différentes classifications en même temps, ce qui n'est pas propice à saisir l'ensemble du système de caméras de sécurité dans son ensemble. Selon ma propre expérience, combinée aux normes de classification des leaders de l'industrie tels que Hikvision, Dahua, Uniview, Axis, etc., la classification est la suivante:

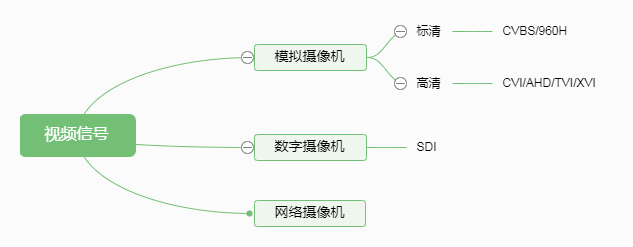

01 Signal de sortie vidéo

Pour les caméras de sécurité, la lumière traverse l'objectif et brille sur le capteur d'image à l'intérieur de l'appareil photo. À ce moment, il s'agit toujours d'un signal analogique, qui est converti en un signal numérique via A/D, traité par ISP ou DSP, puis produit un signal vidéo.

Avant la sortie, si la conversion D/A est à nouveau effectuée, c'est-à-dire que le signal numérique est converti en un signal analogique pour la sortie. Ce type de caméra est généralement appelé une caméra analogique. Les caméras les plus courantes sont les caméras à définition standard analogiques cvbs (essentiellement éliminées), XVI/TVI/CVI/ AHD et d'autres caméras analogiques haute définition.

Si la sortie directe est un signal numérique, on l'appelle un appareil photo numérique. Par exemple, un appareil photo SDI est un appareil photo numérique, qui est souvent utilisé dans les vidéoconférences. Selon le taux de transmission, SDI peut être divisé en SD-SDI, HD-SDI et 3G-SDI. Généralement, la caméra SDI utilisée pour la sécurité est HD-SDI ou 3G-SDI.

Dans le troisième cas, afin de réduire la quantité de données transmises, le signal numérique est encodé et compressé selon une certaine méthode standard (comme H.264, H.265, H.266) puis sortie. Cette caméra est une caméra réseau.

De la un en une de ses fonctions: signal vidéo

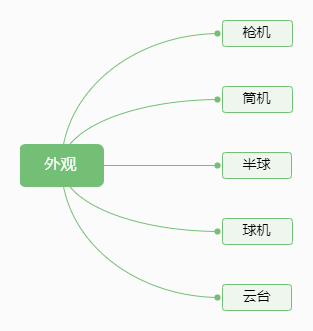

02 Apparence

Selon la coque de l'appareil photo, il peut être divisé en boulons, barils, hémisphères, boules, PTZ, etc.

Le soi-disant boulon, également appelé caméra box, ressemble à une boîte et peut être équipé d'un objectif d'interface C/CS sans lumière de remplissage supplémentaire. Les différentes interfaces de la caméra sont généralement à l'arrière. Si elle est installée dans un environnement extérieur, cette caméra nécessite une housse de protection supplémentaire.

Caméra à tube, se réfère généralement à la caméra de fusil de chasse infrarouge, à l'objectif, à la lumière infrarouge ou blanche, l'appareil photo lui-même est combiné, l'apparence peut atteindre le niveau de protection IP66, IP67, les différentes interfaces de la caméra sont résolues par la ligne de queue à l'arrière, couramment utilisée dans un environnement extérieur. Convient pour le montage mural ou le levage, certaines boîtes à rythmes sont équipées de supports de montage.

Dans certains environnements d'installation, tels que le plafond ne convient pas à l'installation de caméras de type pistolet et de type canon, une caméra dôme doit être utilisée à ce moment pour faciliter le plafond ou l'installation intégrée sur le plafond. La structure interne de la caméra, la fonction de la caméra dôme et la caméra du canon sont exactement les mêmes.

Combinez l'appareil photo, le panoramique/inclinaison qui contrôle la rotation de l'appareil photo vers le haut et vers le bas, et des lumières de remplissage supplémentaires, etc., et placez-les dans une coque sphérique. Ce type de caméra est généralement appelé une caméra sphérique. En plus des fonctions des caméras générales, la caméra dôme prend également en charge le PTZ, c'est-à-dire la rotation horizontale (Pan), la rotation verticale (Inclinaison), le zoom de l'objectif, la mise au point (Zoom) et d'autres fonctions pour obtenir une surveillance omnidirectionnelle à 360 degrés et longue distance sans angle mort. La caméra dôme est équipée de différents supports de montage, qui peuvent supporter un montage mural, un montage au plafond ou un montage intégré.

Si un appareil photo avec fonction PTZ ne dispose pas d'un couvercle de protection sphérique supplémentaire, l'appareil photo est directement placé sur le panoramique/inclinaison PT, une telle caméra est appelée une caméra pan-tilt. Sauf pour l'apparence différente, les autres sont exactement les mêmes que la caméra dôme. L'avantage de cette apparence de l'appareil photo est qu'il est pratique d'être placé sur une plate-forme horizontale, comme le toit d'une voiture, et diverses consoles de travail.

De la caméra, la machine: Cyliner; la apparence; la caméra de la boîte; la machine de Cyliner

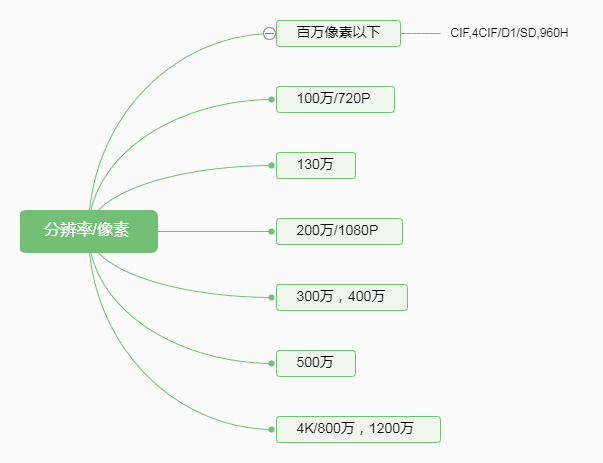

03 Pixels/résolution

Qu'il s'agisse d'un appareil photo réseau, analogique ou numérique, il peut être classé en fonction des pixels et des résolutions qu'il prend en charge, y compris les appareils photo à définition standard avec hDéblais de mégapixels et de caméras haute définition avec 12 millions de résolution 4K. Caméra de définition standard générale, si elle est analogique, nous l'appellerons cvbs ou caméra 960H directement, pas directement nommé par pixels. S'il s'agit d'un réseau, nous l'appelons directement une définition standard ou une caméra SD. 720 résolution, et ceux au-dessus des mégapixels sont directement nommés avec des pixels/résolution. Par exemple, 1 million, 2 millions, 3 millions, 5 millions, 8 millions, 12 millions, si nommé d'après la résolution, il est 720P, 1080P, 4K, ou HD, FHD, UHD.

De la un des plus,

04 Lumière de remplissage

L'appareil photo est une image couleur pendant la journée. Dans l'environnement où la lumière ambiante est très faible ou complètement sombre la nuit, il doit utiliser une lumière de remplissage pour l'image. Bien sûr, certaines caméras, telles que celles de niveau étoile, peuvent toujours présenter des images vidéo colorées tant qu'il y a une lumière faible. Selon si une lumière de remplissage supplémentaire est nécessaire, les caméras peuvent être divisées en caméras infrarouges (qui peuvent être divisées en infrarouge 850 nm et infrarouge 940 nm), la lumière blanche remplit les caméras de lumière/lumière chaude et les appareils photo couleur.

 ce qui concerne la lumière de remplissage, est la lumière de remplissage, pas besoin de lumière de remplissage: fraiche fra-lumière des étoiles pleine couleur

05 But spécial

Dans certaines occasions et environnements sujets aux explosions, tels que les raffineries de pétrole, le transport de gaz par pipeline, l'exploration pétrolière et gazière, l'exploitation minière, etc., ainsi que les océans, navires et autres environnements hautement corrosifs tels que le sel, l'acide et l'alcali, Il est nécessaire d'utiliser spécial L'appareil photo en matériau extérieur est utilisé pour anti-explosion et anti-corrosion.

06 Champ d'utilisation

Avec le développement de la technologie de puce, de la technologie logicielle, de la technologie de réseau, etc., les caméras de sécurité sont progressivement passées du domaine professionnel au marché civil ordinaire, et de plus en plus de caméras WiFi à domicile sont entrées dans des milliers de foyers. Selon les différents domaines d'utilisation, les caméras de sécurité peuvent être divisées en domaines professionnels et ménages ordinaires. Les caméras domestiques ordinaires prennent principalement en charge le réseau de distribution WiFi, la carte TF ou le stockage dans le cloud, les fonctions d'IA simples (telles que la détection humanoïde, l'alarme vocale, etc.), la gestion des applications mobiles, etc.

07 Scène spéciale

Pour différents scénarios et fins de surveillance, nous devons choisir des caméras avec des fonctions différentes. Par exemple, pour les parkings, des caméras de reconnaissance des plaques d'immatriculation sont requises. En termes de transport intelligent, il est nécessaire d'utiliser des caméras de transport intelligentes avec des fonctions telles que la capture illégale, la reconnaissance des plaques d'immatriculation et les statistiques de flux de trafic. Il existe également des caméras industrielles qui prennent en charge la reconnaissance automatique, des caméras qui prennent en charge les statistiques des nombres et des visages, des caméras de vidéoconférence, des caméras thermiques, des caméras qui prennent en charge la suppression de la lumière large dynamique/forte, et mini/broche pour les occasions spéciales (telles que les guichets automatiques bancaires). Caméras à trous, caméras portables pour les forces de l'ordre mobiles.

08 Interface de sortie vidéo

Les caméras peuvent être classées dans ces types en fonction de l'interface de sortie du signal vidéo.

Interface BNC

Principalement des caméras analogiques, telles que cvbs/960H, AHD/CVI/TVI/XVI, etc. Les caméras SDI utilisent généralement également des connecteurs BNC pour produire des signaux numériques.

Port réseau RJ45

Habituellement, une webcam.

HDMI

Les appareils photo numériques, tels que les caméras SDI, peuvent produire des signaux vidéo directement via HDMI. Avant d'encoder, la caméra réseau peut également produire des signaux vidéo numériques directement via HDMI.

Port série

Les signaux vidéo sont émis via des ports série, tels que les interfaces RS-485, 232 et TTL. Généralement, cette caméra est principalement utilisée pour l'amarrage avec d'autres dispositifs matériels, tels que le contrôle industriel, l'énergie électrique, l'équipement de surveillance environnementale de la conservation de l'eau, les équipements d'application de la loi et de médecine légale, etc.

USB

L'appareil photo avec interface USB est en fait une sorte de caméra série, qui est divisée en une catégorie distincte ici. Il est destiné à se référer à l'appareil photo qui est connecté à l'ordinateur via l'interface USB et peut collecter des images vidéo dans le logiciel de l'ordinateur. Il peut généralement être utilisé pour les fonctions de chat vidéo et de vidéoconférence sur le calculLogiciel r.

Port fibre

La caméra réseau, avec une interface à fibre optique, transmet des signaux vidéo via la fibre optique, éliminant ainsi le besoin d'étapes supplémentaires pour configurer des émetteurs-récepteurs à fibre optique.

Connecteur d'aviation

Ce type de caméra est principalement utilisé dans les véhicules. Divers câbles tels que la vidéo et l'alimentation sont rassemblés pour former une interface indépendante, qui est facile à brancher et à débrancher, et est stable et fiable.

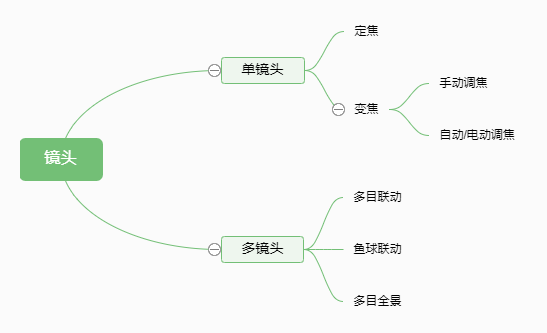

09 Shots

Selon le type d'objectif utilisé, le nombre d'objectifs peut classer les caméras de sécurité comme suit:

头: objectif de l'appareil photo; 头: objectif unique; de la lentille; de la fixation de l'objectif; de la lentille de la caméra, ètes retranchaient, plus tingle,: Liaison multi-yeux

Bien sûr, en fonction de l'ouverture de l'objectif, il peut également être divisé en objectif d'ouverture fixe, objectif d'ouverture manuelle et objectif d'ouverture automatique. L'iris automatique peut également être divisé en objectif d'iris de lecteur DC, objectif d'iris de lecteur vidéo, objectif P-iris, objectif i-CS, etc.

10 Signal de transmission

Selon la méthode de transmission et le support de transmission utilisés, les caméras de sécurité peuvent être divisées en transmission de ligne vidéo coaxiale, transmission à paire torsadée, transmission de ligne de puissance, transmission de fibre optique, transmission WiFi, transmission 4G, etc.

Il convient de noter qu'avec l'aide de certains équipements de transmission de conversion, tels que les émetteurs de réseau coaxial, des câbles vidéo coaxiaux peuvent être utilisés pour transmettre des signaux de caméra réseau. De même, à l'aide d'émetteurs à paires torsadées, une paire de 2 câbles en montagne peuvent également être utilisés pour transmettre des signaux de caméra analogiques. À l'aide d'émetteurs de ligne électrique correspondants, des signaux de caméra réseau ou des signaux de caméra analogiques peuvent être transmis sur la ligne électrique.

11Puissance

Les caméras utilisent différentes alimentations, couramment utilisées sont AC24, DC12, DC5V, etc. Selon les différentes sources d'énergie utilisées, l'énergie solaire ou les batteries, les batteries 18650, etc. peuvent également être configurées pour alimenter l'appareil photo.
