Classification et application de la bague collectrice

La bague collectrice est une bague connectée au conducteur central et une bague connectée à la couche externe du câble en tant qu'anneau de protection. Les bagues coulissantes blindées coaxiales sont généralement utilisées pour transmettre des signaux supérieurs à 12 MHz. La section transversale de cet anneau de glissement est en forme de rainure, qui est essentiellement un conducteur coaxial rectangulaire. Il existe également une bague collectrice capacitive à fréquence intermédiaire. Le conducteur central est en forme d'anneau, supporté sur la couche de blindage avec des coussinets isolants. L'anneau de glissement de fréquence intermédiaire est un ensemble d'anneau de glissement utilisé pour transmettre des signaux et de l'énergie de fréquence intermédiaire radar (dizaines de mégahertz). Ce type de bague collectrice a une fréquence plus élevée et des bagues coulissantes ordinaires peuvent être utilisées pour une transmission inférieure à 12 MHz.

Les bagues coulissantes basse fréquence sont des composants d'anneau coulissant qui utilisent des contacts coulissants pour transmettre des signaux et de l'énergie basse fréquence. Il existe généralement deux types de bagues coulissantes: la bague collectrice cylindrique et la bague collectrice différentielle. L'anneau conducteur de la bague collectrice cylindrique est divisé en anneau plat et anneau en V. Le matériau de l'anneau conducteur est généralement en cuivre, en laiton, en argent et en or, et les brosses comprennent des brosses en palladium, en alliage d'or ou en or et des brosses synthétiques en cuivre-graphite.

Les indicateurs de performance électrique des composants de la bague collectrice sont: résistance d'isolement, résistance de contact, résistance diélectrique et diaphonie. Pour les bagues de fréquence intermédiaire, en raison de la fréquence élevée, le blindage, l'adaptation d'impédance, la tension de bruit, etc. doivent également être pris en compte. En termes de conception structurelle, il est d'abord nécessaire d'assurer un contact fiable et une connexion continue de toutes les lignes. Par conséquent, le matériau utilisé pour la brosse doit avoir une bonne conductivité électrique, la pression sur la bague collectrice doit être appropriée, l'excentricité et le tremblement de la bague collectrice sont faibles, et l'abrasivité bon, faible couple de frottement pour un entretien facile

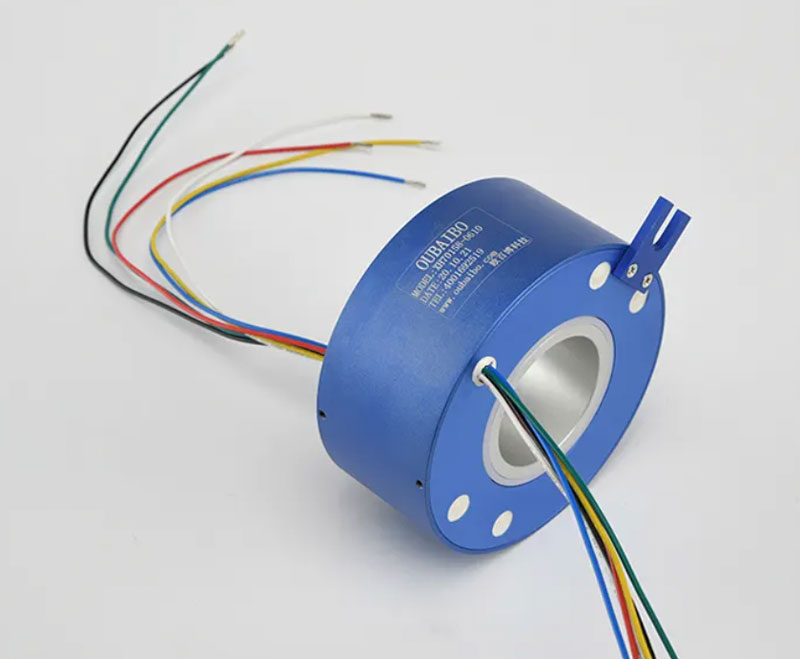

Types de structure d'anneau de glissement cylindrique: selon les besoins d'installation, il peut être divisé en type d'arbre et type de trou traversant

Quels paramètres techniques importants doivent être fournis lors de la sélection d'une bague collectrice: 1. Vitesse de travail pendant la rotation. 2 canaux de circuit, canaux de signal (circuits, anneaux et numéros de canal sont tous synonymes, s'il y a une boucle ou une terre, alors c'est un circuit séparé, certains anneaux de glissement peuvent être utilisés par d'autres circuits, il n'est donc calculé qu'une seule fois). 3. la tension maximale et le courant du circuit de puissance et du circuit de signal. 5. Température de travail. 6. niveau de protection (les deux exigences d'étanchéité)

Les bagues conductrices ont-elles des mesures anti-interférence de signal?

Réponse: La bague collectrice de précision est un composant avec un petit espace et un câblage dense. Toutes sortes de signaux sont concentrés dans l'anneau de glissement. En raison de l'inductance mutuelle et de l'effet de capacité mutuelle entre les signaux, la brosse coulissante et la piste de l'anneau sont en contact. Il ne peut pas être protégé partout et le couplage de capacité est particulièrement grave. La technologie actuelle, compte tenu de la conception structurelle de la bague collectrice et de la conception de câblage interne de la bague collectrice, peut complètement éviter les interférences entre la puissance et le signal, et l'interférence entre le signal et le signal, et peut empêcher les interférences électromagnétiques de l'extérieur vers l'intérieur de la bague collectrice.

Quels signaux la bague collectrice peut-elle transmettre:

Maintenant, la bague collectrice peut transmettre tous les signaux de moyenne et basse fréquence populaires, les signaux de contrôle de bus et ainsi de suite.

Tels que: Inter Bus, Can-Bus, Profibus, RS422, RS485, contrôle PLC, vidéo analogique, audio numérique, Gigabit Ethernet, température, signal de capteur de poids, etc.

Maintenant, de nombreux anneaux de glissement sont utilisés dans la défense nationale et les domaines militaires, tels que l'équipement des avions de reconnaissance, le radar de défense aérienne, le système d'artillerie, l'antenne d'alerte précoce, le système de test de missiles.
