Capacité maximale de charge supérieure 30kg (66,14 lb)
Pan/AzimutAngle: 0-360 °, angle d'inclinaison/d'élévation: -45 ° ~- 40 °
Pan/AzimutVitesse: 0.01 ° ~ 20 °/S, vitesse d'inclinaison/d'evelation: 0.01 ° ~ 10 °/S
Précision préréglage: ± 0.1 °
Moteur pas à pas de haute précision, transmission à vis sans fin et à engrenages
Auto-verrouillage avec mémoire après une panne de courant, forte résistance au vent
Prise en charge du retour d'angle et du contrôle absolu
Prend en charge la lentille préréglée, vitesse adaptative au taux de zoom
Caméra analogique ou réseau de soutien
Clalisé IP66 pour la poussière et l'entrée d'eau

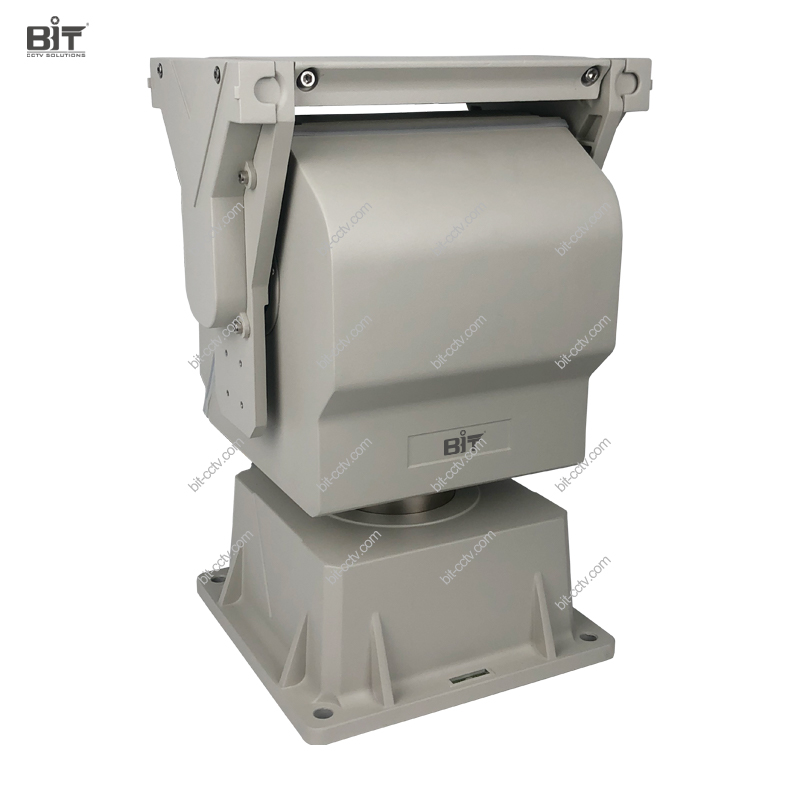

BIT-PT540 poseur de tête d'inclinaison de panoramique à vitesse variable de haute précision, une unité de taille moyenne avec une capacité de charge maximale maximale jusqu'à 330kg (66,16 lb). Avec l'entraînement à vis sans fin/engrenage, de nombreuses fonctionnalités de contrôle avancées sont disponibles: positionnement absolu, requête/lecture de coordonnées, protocole étendu Pelco D, auto-verrouillage, mémoire de panne de courant, emplacement de garde, préréglage.
Des services personnalisés comme le câblage, la peinture, les connecteurs sont disponibles pour votre système d'inclinaison de panoramique.
Modèle | BIT-PT540 |
Max. Capacité de charge | 30kg (66.14lb), charge supérieure |
Angle de rotation | Pan/Azimut: 360 ° continu, Inclinaison/élévation: -45 ° ~ + 40 ° |
Vitesse de rotation | Pan/Azimut: 0.01 °/s-20 °/s, inclinaison/élévation: 0.01 °/s-10 °/s |
Préréglage | 200 |
Précision prédéfinie | ± 0.1 ° |
Piste de croisière | 8 |
Scan | 8 |
Commentaires/contrôle d'angle | Prise en charge de la rétroaction de requête d'angle/rétroaction en temps réel |
Préréglage de lentille | Des appuis |
Vitesse de contrôle de lentille | Zoom réglable en continu, vitesse de mise au point |
Vitesse PT adaptative pour zoomer | Accélérez en faisant un zoom arrière, ralentissez tout en zoomant |
Emplacement de la garde | Support avec 1 préréglage ou 1 piste de croisière ou 1 balayage automatique |
Mémoire de panne de puissance | Prise en charge, récupération en position PT, balayage/préréglage/mouvement de la voie de croisière avant une panne de courant |
Auto-verrouillage | Des appuis |
Protocole | Pelco P/D |
Taux de bauds | 2400/4800/9600/19200 bps |
Interface de communication | RS485 (RS422 facultatif) ou RJ45 |
Transmission | Transmission à engrenages de ver |

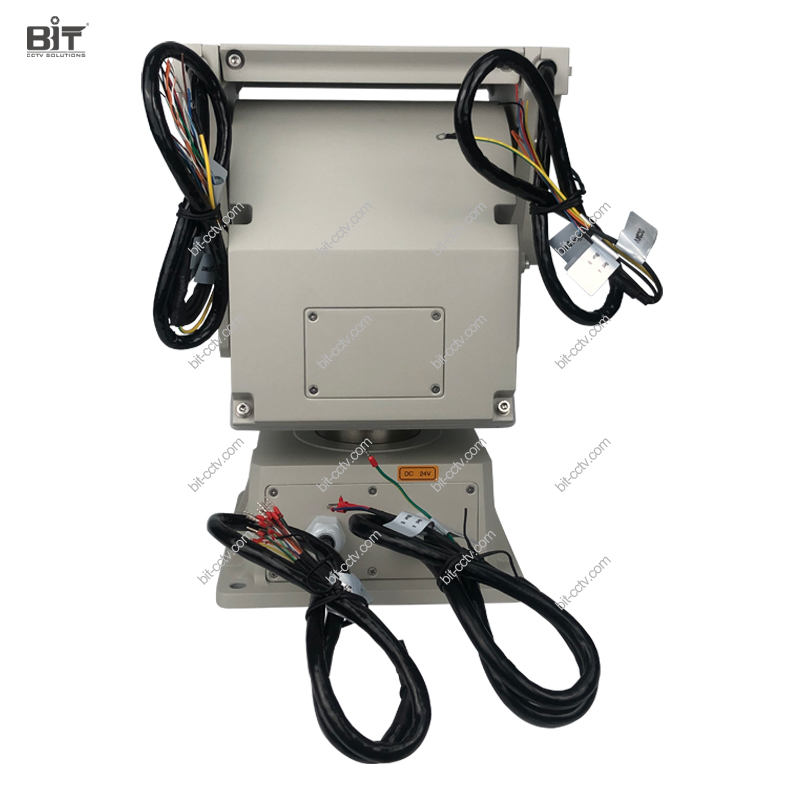

Câblage/Interface | |
Base d'inclinaison de pan | 100M Ethernet avec RJ45 (4 fils, pass-through), 24V AC/DC (2 fils), GND |
Pan inclinaison supérieure | 100M Ethernet avec RJ45 (4 fils, pass-through), contrôle RS485 P/T (2 fils), 12V DC (2 fils), 24V AC/DC (2 fils), GND |
Général | |
Tension de fonctionnement | AC24V ± 25%, 50/60Hz ou DC24V ± 10% |
Consommation de puissance | ≤ 100W |
Température de travail | -40 °C ~ + 70 °C /-40 °F ~ 158 °F (avec chauffage) |
Humidité de travail | 90 ± 5% HR |
Température de stockage | -40 °C ~ + 70 °C /-40 °F ~ 158 °F |
Niveau de protection | IP66 |
Matériel | Alliage d'aluminium |
Poids | 15kg (30.06lb) |
Dimension | 227 × 249 × 362mm(L × W × H) |
8.93x9.8x14.25in (L × W × H) | |
Unité: mm
Tant que l'appareil photo chargé, la caméra analogique ou IP/réseau est équipée d'une interface RS485 prenant en charge le protocole Pelco P/D, les données de sortie RS485 peuvent être connectées directement au récepteur de télémétrie RS485 intégré à la carte mère à tête inclinable via ses fils d'entrée RS485 pour contrôler la tête d'inclinaison du panoramique.
BIT-PT540 tête d'inclinaison de panoramique motorisée moyenne est auto-adaptative AC/DC 24V.
Il est fabriqué en alliage d'aluminium moulé sous die avec traitement d'oxydation et peinture de surface de haute qualité résistant à la corrosion pour une application extérieure et tous temps.
Un moteur pas à pas de haute précision et à forte puissance est utilisé et le mode d'entraînement est un entraînement par vis sans fin/engrenage pour un positionnement de répétition précis de 0.1 degrés.
