Capacité maximale de charge supérieure 10kgs (20.05lb)
Pan/AzimutAngle: 0-360 °; Angle d'inclinaison/d'évélation: -90 ° ~- 40 °
Vitesse de pan/azimut 0.01 ~ 100 °/s; vitesse d'inclinaison/élévation 0.01 ~ 40 °/s
Précision préréglage: ± 0.1 °
Moteur pas à pas de haute précision et transmission d'entraînement à vis sans fin
Pan/AzimutVitesse jusqu'à 100 °/s
Contrôle d'inclinaison de pan RS485 ou RS422 avec protocole Pelco P/D
Retour de position de soutien et position absolue
Soutenir l'auto-verrouillage dans la direction d'inclinaison
Clalisé IP66 pour la poussière et l'entrée d'eau

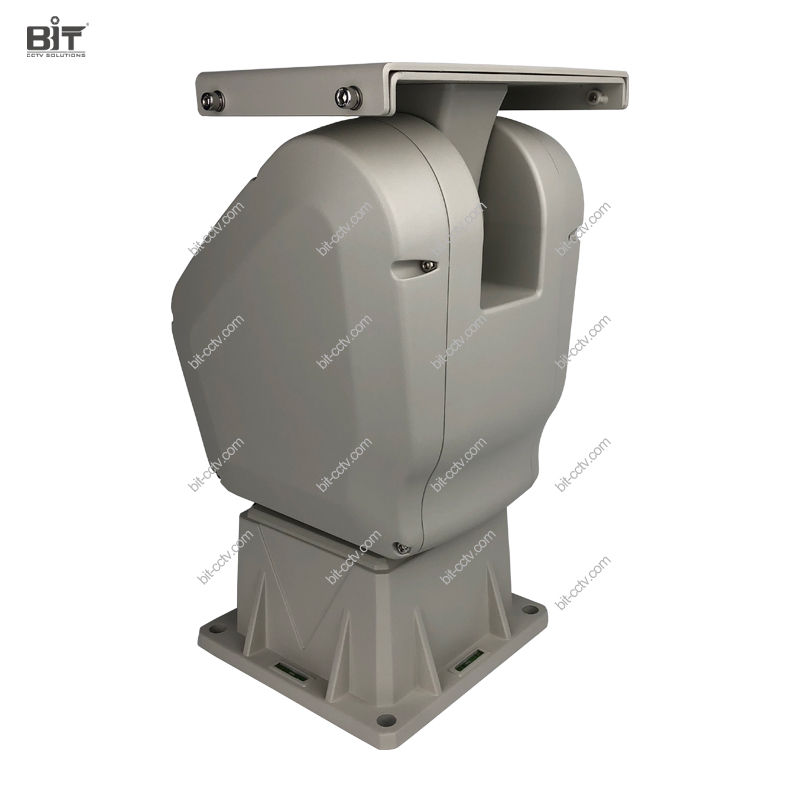

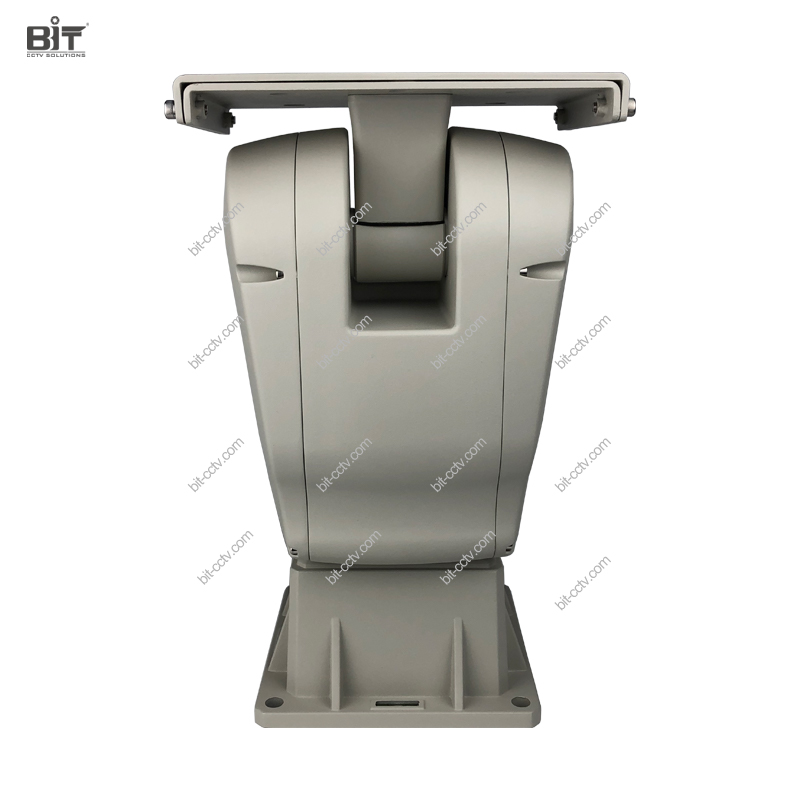

BIT-PT410 est une unité d'inclinaison de panoramique à haute vitesse avancée pour l'application intérieure/extérieure. Avec une capacité de charge maximale de 10kg (20,05 lb), sa vitesse de rotation de panoramique peut atteindre 100 °/s pour un positionnement rapide de la cible. Tirant parti de son moteur pas à pas de haute précision et de son mode d'entraînement à vis sans fin/engrenage, il présente une précision de positionnement à 0.1 degrés pour un positionnement répété et un contrôle à très faible vitesse. Il comporte également une rotation de panoramique de 360 degrés et une rotation d'inclinaison de-90 ° ~- 40 ° pour une surveillance grand angle. Les boîtiers de caméra sont également disponibles pour votre intégration facile avec des caméras.
Modèle | BIT-PT410 |
Max. Capacité de charge | 10kg (20.05lb), charge supérieure |
Angle de rotation | Pan/Azimut: 360 ° continu, inclinaison/élévation: -90 ° ~ + 40 ° |
Vitesse de rotation | Pan/Azimut: 0.01 °/s-100 °/s, inclinaison/élévation: 0.01 °/s-40 °/s |
Précision prédéfinie | ± 0.1 ° |
Presets programmables | 255 |
Piste de croisière | 8, chacun avec 32 positions préréglées |
Scan | Des appuis |
Commentaires sur la position | Prend en charge la requête/rétroaction de position via RS485 ou la rétroaction en temps réel en option via RS422 |
Position absolue | Des appuis |
Emplacement de la garde | Prend en charge le préréglage ou 1 piste de croisière ou 1 balayage automatique |
Mémoire de panne de puissance | Support, retour à la position PT, balayage/mouvement préréglé avant la panne de courant |
Auto-verrouillage | Support dans la direction d'inclinaison, pas de support dans la direction de pan |
Protocole | Pelco P/D |
Interface de communication | RS485 ou RS422 |
Taux de bauds | 2400/4800/9600/19200 bps |
Transmission | Engrenage de ver dans le sens d'inclinaison, ceinture dans le sens de la casserole |
Câblage/Interface | |
Base d'inclinaison de pan | 100M Ethernet avec RJ45 (4 fils, passage),Contrôle RS485 P/T (2 fils),24V AC/DC (2 fils), GND |
Pan inclinaison supérieure | 100M Ethernet avec RJ45 (4 fils, passage), contrôle RS485 P/T (2 fils), 12V DC (2 fils), 24V AC/DC (2 fils), GND |
Général | |
Tension de fonctionnement | AC24V ± 20%, 50/60Hz ou DC24V ± 10% |
Consommation de puissance | ≤ 40W |
Protection contre les surtensions d'éclairage | Puissance: 4000V (ligne à la terre: 4000V, ligne à ligne: 2000V) Interface de signal de communication: 2000V (ligne à la terre: 2000V, ligne à ligne: 1000V) |
Température de travail | -40 °C ~ + 65 °C (-40 °F ~ 149 °F) |
Humidité de travail | 90 ± 5% HR |
Température de stockage | -40 °C ~ + 70 °C (-40 °F ~ 158 °F) |
Niveau de protection | IP66 |
Matériel | Alliage d'aluminium |
Poids | 12kg (26.45lb) |
Dimension(L× W× H) | 214 × 213 × 360mm (8.42x8.38x14.17 pouces) |
Unité: mm
BIT-PT410, conçu avec un moteur pas à pas de haute précision et un mode d'entraînement à vis sans fin/engrenage, est une unité d'inclinaison de panoramique à haute précision avec un positionnement de répétition de ± 0.1 degrés.
Oui, BIT-PT410 prennent en charge la rétroaction d'angle/coordonnées et le contrôle de position absolu avancé via les «commandes étendues Pelco D», qui incluent certaines commandes avancées pour le contrôle de positionnement du positionneur.
Commandes étendues Pelco
Définir la position Pan-Définir la position d'inclinaison-Définir la position Zoom-Set la position de mise au point
Position Pan de requête-Position inclinable de requête-Position de zoom de requête-Position de mise au point de requête
Oui, veuillez trouver celui qui convient dans notre catégorie de produits de boîtier de caméra ou contactez-nous directement pour obtenir des conseils.
BIT-PT410 unité d'inclinaison de panoramique est IP66 pour l'entrée d'eau et de poussière pour toutes les applications météorologiques.
